Oximeter Filter Analog


Filter Analog Oximeter

Pulsa Oximeters mengandung satu atau lebih tahap penyaringan sinyal antara fotodioda dan mikrokontroler. Filter Aktif ini bertanggung jawab untuk menghilangkan noise sambil mempertahankan komponen frekuensi yang berguna dari sinyal, sehingga meningkatkan rasio signal-to-noise. Frekuensi sudut dari filter ini tidak hanya mempengaruhi tingkat noise, tetapi juga bentuk sinyal pulsa. Dengan mempersempit bandwidth filter dapat menekan noise namun, pada saat yang sama, meredam komponen sinyal penting dengan mengurangi konten harmonik.

Frekuensi Oximeter

Range Frekuensi Output dari Oximeter merupakan 0.66-15Hz

Teknik Signal Conditioning

Proyek ini menggunakan salah satu op-amp sebagai ground virtual. Op-amp dalam proyek-proyek sederhana adalah sering membutuhkan + dan - tegangan. Akan lebih baik untuk menghemat dengan menggunakan sumber daya tunggal (+ dan GND). Cara untuk melakukannya adalah menggunakan salah satu op-amp sebagai sumber arus dan memberi makan setengah dari tegangan catu daya (VCC), dan menggunakan output sebagai virtual ground (memungkinkan VCC menjadi + dan GND 0V dan VCC-). Sisa 3 op-amp dari LM324 melayani tiga fungsi yaitu:

TAHAP 1 PreAmplifier: Penguat gain tinggi. Sinyal input dari ECG atau pulse oximeter dimasukkan. Output dipisahkan melalui kapasitor seri untuk menempatkannya di dekat VCC / 2, dan diperkuat dengan resistor umpan balik negatif 180kohm. Memperkuan nilai input ini penting agar sinyal tidak hilang.

TAHAP 2: filter low-pass aktif. Resistor variabel 10kOhm memungkinkan Anda menyesuaikan cutoff frekuensi. Opamp berfungsi sebagai gain arus sumber arus / pengikut tegangan yang memiliki impedansi masukan yang tinggi ketika mengukur output dari filter low-pass dan mereproduksi voltasenya dengan keluaran impedansi rendah. Ada beberapa informasi lebih lanjut tentang pemfilteran aktif di halaman ini. menyesuaikan potensiometer agar sinyal terfilter dengan baik.

TAHAP 3: Amplifier dengan filter low-pass. memiliki gain yang sebesar Rf/Ri 4.7 dan komponen penyaringan lowpass disediakan oleh kapasitor 22uF melintasi resistor umpan balik negatif. mengubah resistor untuk mendapatkan penguatan yang baik dan mengubah kapasitor untuk mendapatkan frekuensi cutoff yang baik

SIMULATION

LTSPICE Circuit

LTSPICE Simulation

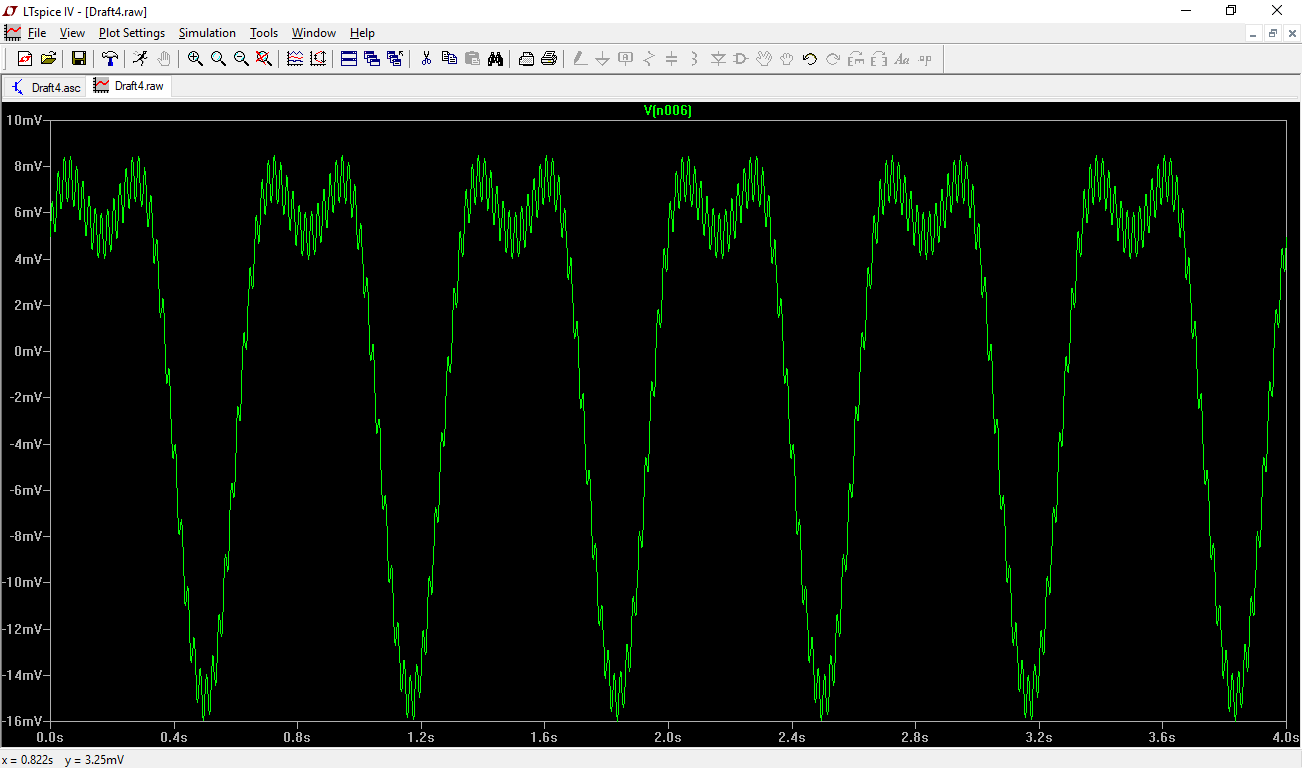

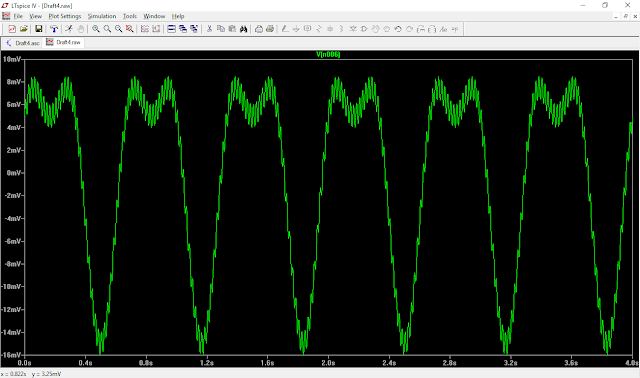

Sinyal input simulasi dengan sinyal menyerupai hasil output photodioda sensor

Kost William, Tanggal, 27 Maret 2018

Sinyal output simulasi dengan sinyal menyerupai hasil output photodioda sensor

Kost William, Tanggal, 27 Maret 2018

Sinyal input simulasi dengan sinyal menyerupai hasil output ECG

Kost William, Tanggal, 27 Maret 2018

sinyal input simulasi dengan sinyal menyerupai hasil output ECG
Kost William, Tanggal, 27 Maret 2018

Anggota Kelompok

William Chandra/13215052

Muhammad Al Faruqi/13215074
